Расчет сил и средств по варианту №2
Оценка обстановки на момент прибытия первого подразделения
1. Дополнительные данные
По справочным сведениям и анализу пожаров на данных объектах с характерной пожарной нагрузкой и характеристикой зданий линейная скорость распространения горения составляет 1 м/мин, а интенсивность подачи воды 0,1 л/(м2*с). Время сообщения о пожаре по условиям объекта не превышает 5 минут. За наихудший вариант принимаем возникновение пожара в кабинете на четвертом этаже. Размер помещения 9 x 7 м. Общая площадь кабинета 63 м2
2. Время свободного развития пожара
tсв. = tсообщ. + tсб. + tсл. + tб.р.
tсв. = 5 + 1 + 4 + 0 = 10 мин
Определение времени следования подразделений
tсл. = ( L * 60 ) / uсл.
tсл. = ( 3 * 60 ) / 45 = 4 мин.
где:
L - расстояние до пожарного подразделения, км;
uсл. средняя скорость движения МСП, км/ч;
3. Длина пути, пройденного огнем:
Lп= 0,5*Vл * 10 + Vл * (τсв- 10)
Lп= 0,5*1*10 + 1*(10 – 10) = 5 м.
4. Определяем площадь пожара
Так как помещение ограничено стенами и имеет размеры 9 х 7 м, то на 10 минуте площадь пожара примет прямоугольную форму:
Sп = a * b
Sп = 9 * 7 = 63
5. Определяем площадь тушения
Sт = 2*hт*a+(b-2*hт)
Sт = 2*5*9+(7-2*5)=87 м2
Поскольку Sт>Sп, то принимаем Sт=Sп=63
6. Определяем требуемый расход воды на тушение
Qтр.т= Sт*Iтр
Qтр.т= 63*0,1=6,3 л/с
7. Определяем требуемое количество стволов на тушение:
NБтр.т= Qтр.т/qБ
NАтр.т= Qтр.т/qА
NПЛСтр.т= Qтр.т/qПЛС
NБтр.т= 6,3/3,7 = 2 ствола Б, или
NАтр.т= 6,3/7,4 = 1 ствола А, или
NПЛСтр.т= 6,3/16,8 = 1 ствола ПЛС
8. Определяем площадь защиты
Исходя из конструктивно-планировочных особенностей объекта принимаем площадь защиты равной удвоенной сумме площадей горящей и смежных палат (30 и 35м2), для организации защиты помещений вышележащего этажа по всей площади пожара и защиты, а так же для защиты помещения нижележащего этажа, расположенного непосредственно под очагом пожара. Тогда Sз = 2 * (63+57) = 240 м2
9. Определяем требуемый расход на защиту
Qтр.з = Sз*Iтр.з
Qтр.з = 240 * 0,025 = 6 л/с
где:
Sз - площадь защиты, (м2 ;м3);
Iтр.з - интенсивность подачи воды на защиту, л/(м2*с).
Iтр.з = Iтр * 0.25 = 0,1 * 0.25 = 0,025 л/с
10. Определяем требуемое количество стволов на защиту:
NБтр.з= Qтр.з/qБ
NАтр.з= Qтр.з/qА
NПЛСтр.з= Qтр.з/qПЛС
NБтр.з= 6/3,7 = 2 ствола Б, или
NАтр.з= 6/7,4 = 1 ствола А, или
NПЛСтр.з= 6/16,8 = 1 ствола ПЛС
11. Определяем общий требуемый расход
Qтр.общ = Qтр.т + Qтр.з
Qтр.общ = 6,3 + 6 = 12,3 л/с
12. Определяем требуемое количество пожарных автомобилей, которые необходимо установить на водоисточники
NАЦ.ВИ.тр= Qф.общ / (0,8 * qАЦ)
NАЦ.ВИ.тр= 7,4 / (0,8 * 40) = 1
13. Определяем предельно возможное расстояние подачи ОТВ
Lпр= [Нн-(Нразв ± Zм ± Zств) / S*Q2]*(20/1,2)
Lпр = ((100 - (50 ± 0 ± 18))/(0.015 * 11,12))*(20/1,2) = 283 м
14. Определяем требуемое количество личного состава
Nл.с.тр= NГДЗС * 3 + NГДЗС рез * 3 + NПБ * 1+ NКПП * 1 + NА * 2+ NБ * 1 + NПЛС * 3 + Nр * 1
Nл.с.тр=5 * 3 + 2 * 3 + 4 * 1 + 1 * 1 + 0 * 2+ 0 * 1 + 0 * 3 + 2 * 1 = 28
15. Определяем требуемое количество отделений на АЦ
Nотд.АЦ= Nл.с.тр/4
Nотд.АЦ= 28 /4 = 7
16. Определяем фактические показатели сосредоточения и применения сил и средств
Исходя из состава прибывших на текущий момент сил и средств можно заключить:
Фактическое количество основных пожарных автомобилей:
Nф.отд.АЦ= 1
Фактическое количество личного состава:
Nф.л.с.= 4
Фактическое количество ПА установленных на ВИ:
NПА на ВИ= 1
Фактическое количество звеньев ГДЗС:
Nф.ГДЗС= 0
17 Вывод
На момент прибытия первых пожарных подразделений, силами персонала организована самостоятельная эвакуация пациентов. В помещениях 4-го и 5-го этаже расположенных непосредственно рядом с горящим помещением оказались заблокирвоанны 15 работников
Имеется непосредственная угроза заблокированным людям. Следует организовать их эвакуацию силами пожарной охраны. Кабинет № 58, согласно расчета охвачен огнем, поэтому эвакуация персонала из него невозможна.

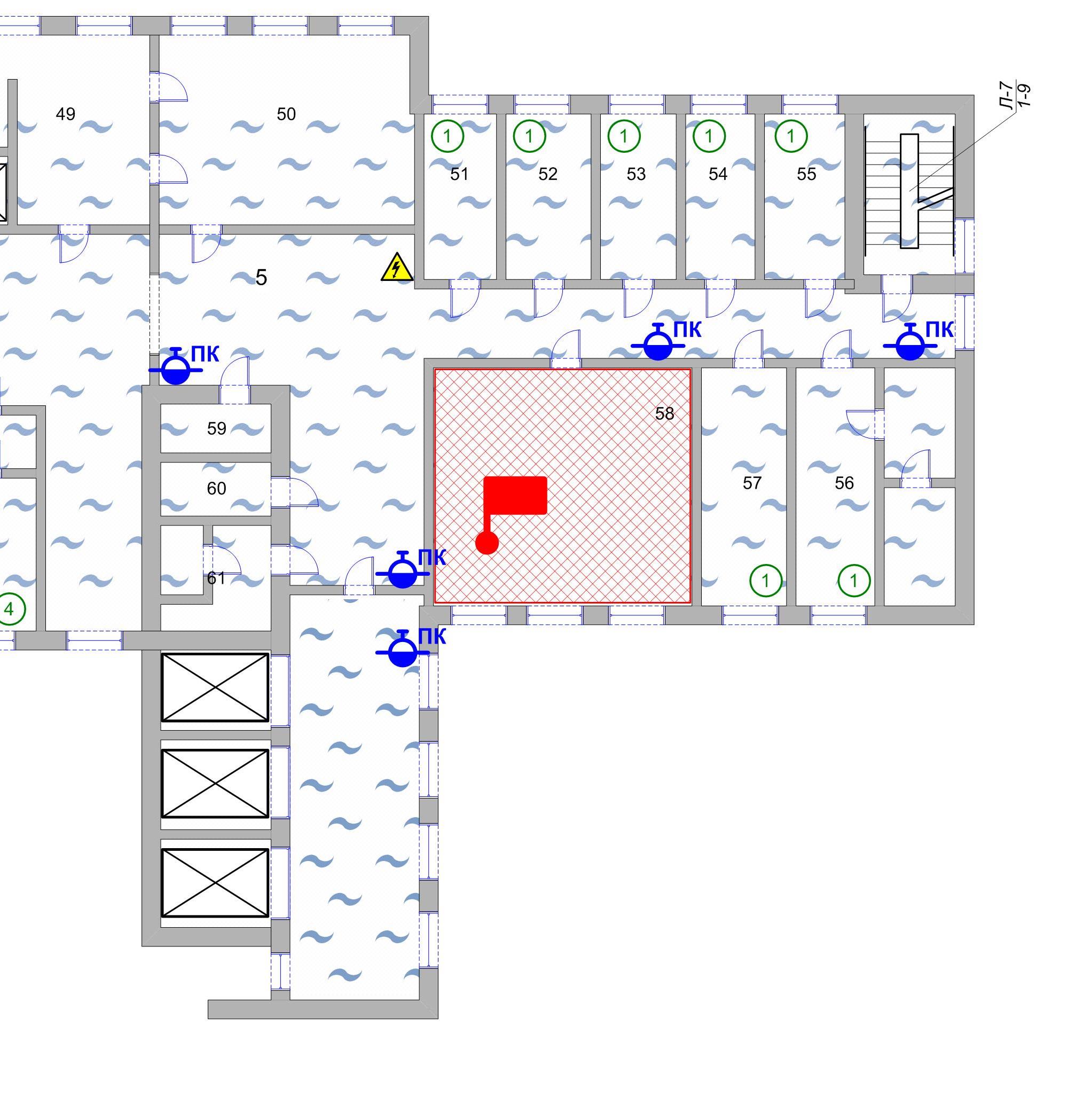

Рисунок 1 - Помещения 4-го этажа из которых следует эвакуировать людей
